<GSR-1400 据付平面図>

クーラントタンクの大きさ、配置およびマグネットセパレータ・遠心分離機の有無、
操作盤の種類(一体型/自立型)は
納入先のレイアウトおよび機械仕様により変更いたします。

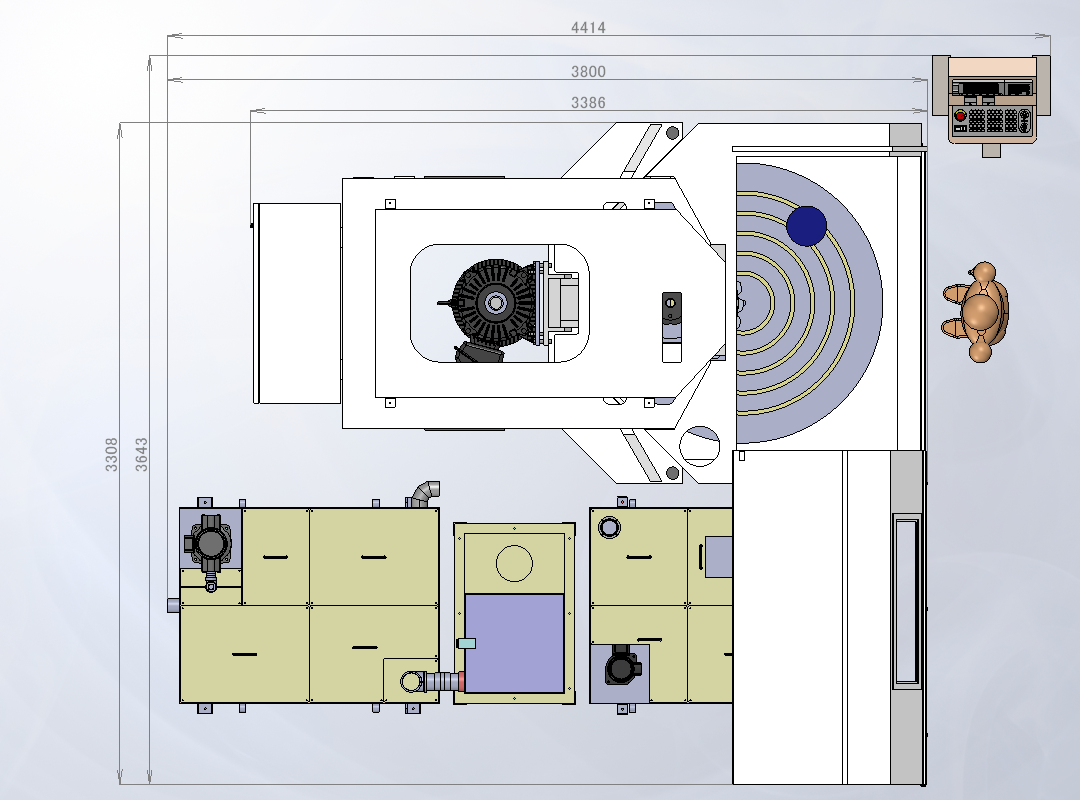

GSR-1400 平面図
平面

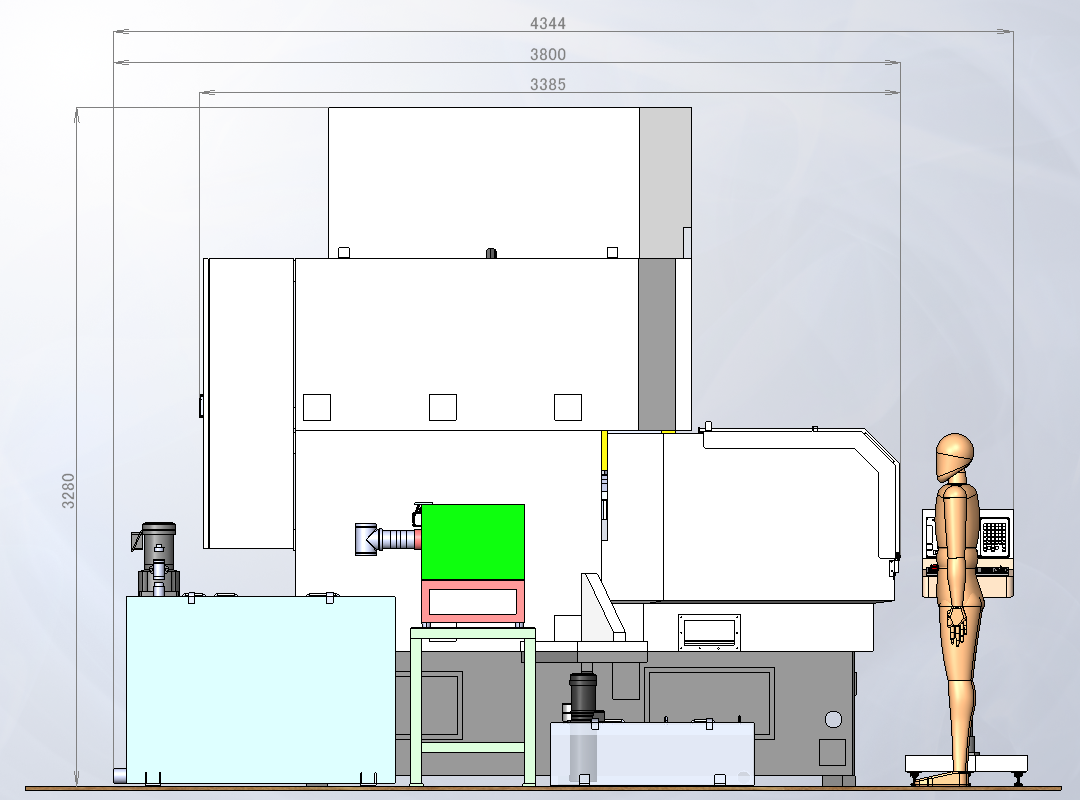

GSR-1400 側面図
側面

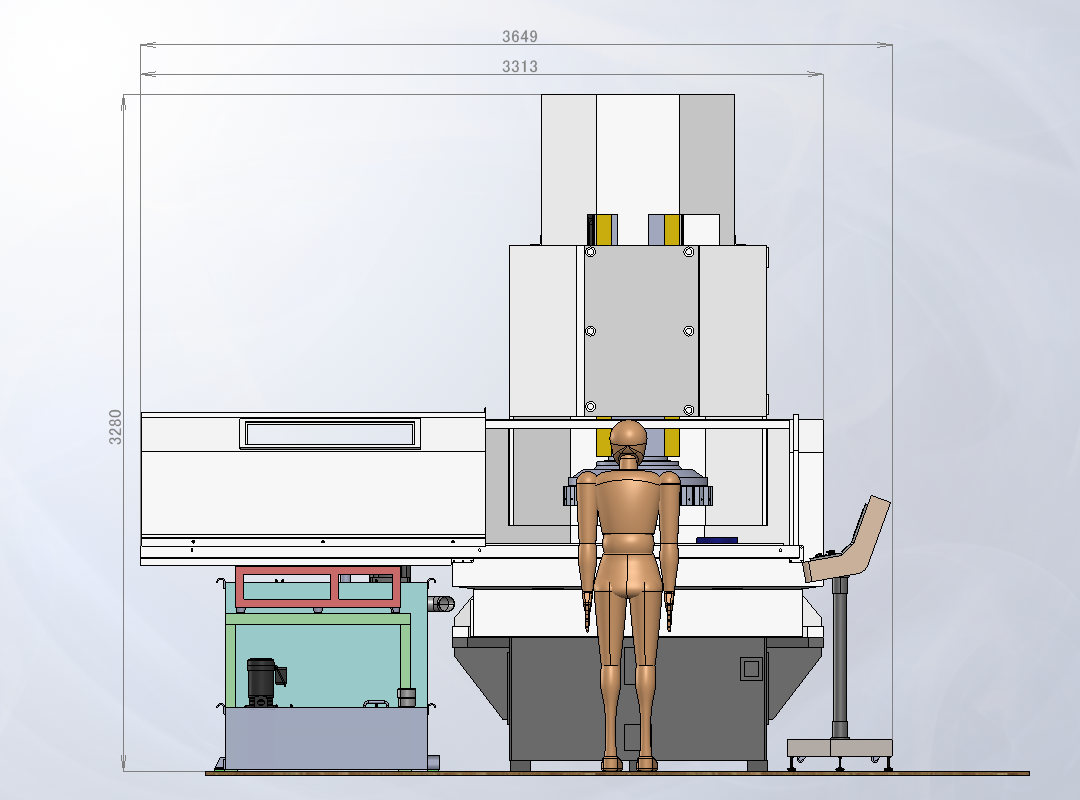

GSR-1400 正面図
正面

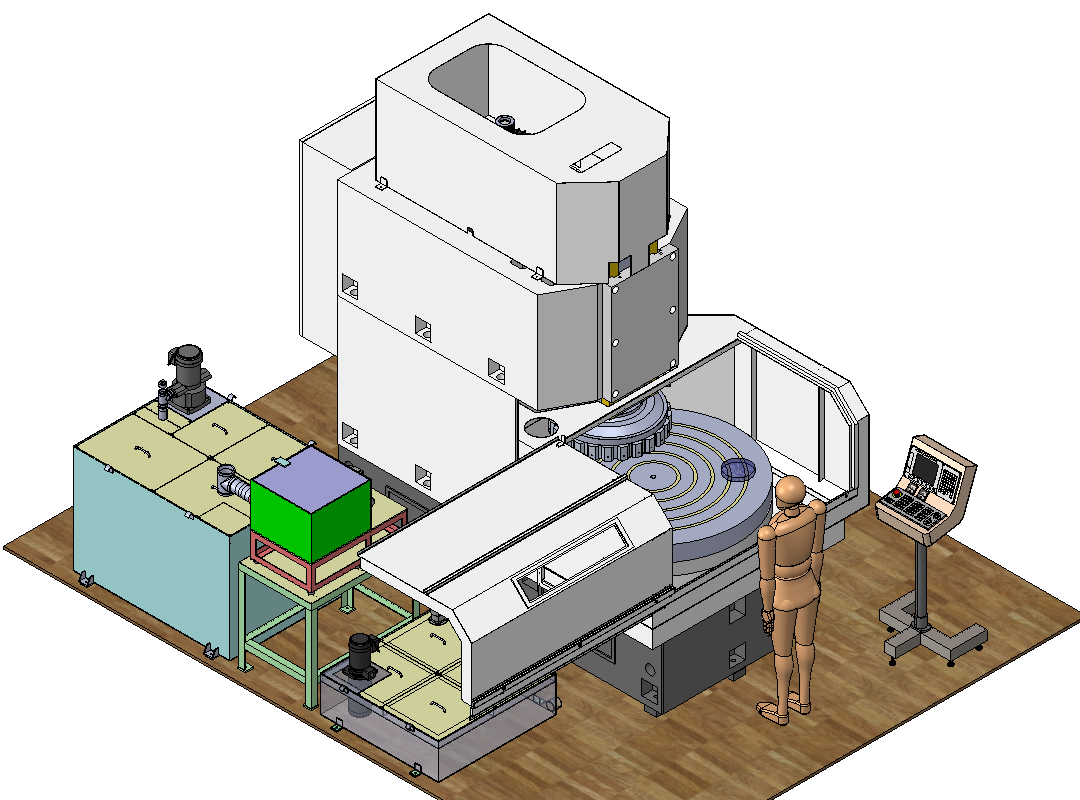

GSR-1400 斜め視点
斜め視点
※ 人間の高さは170cmです
