<特別改造>

~東芝機械製ロータリー研削盤KRTのコラム傾斜機能を付けました~

お客様から要望にて、こんな改造も行います。

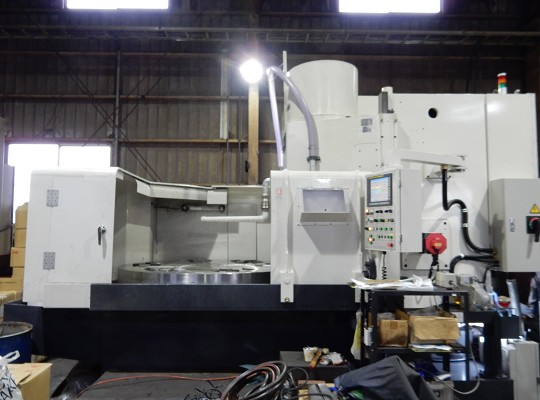

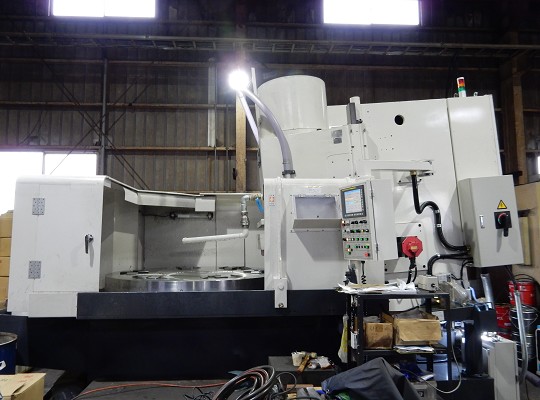

KRTB-16A傾斜前_1 KRTB-16A傾斜後_1
KRTB-16A傾斜前_2 KRTB-16A傾斜後_2

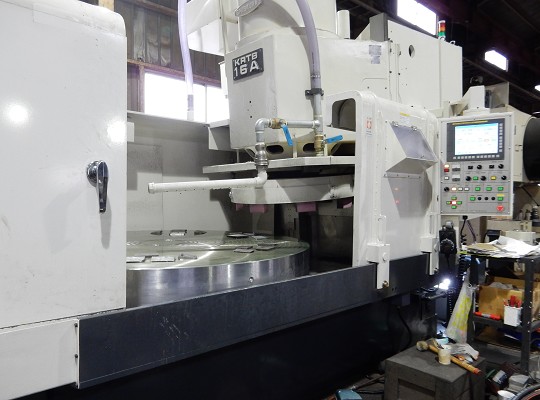

コラム傾斜版KRTB-16A
傾斜ストローク量:-0.1mm~70mm(-0.025°~5.8°)
※ 度数はコラムの傾斜角です

コラム傾斜装置をNC化することにより、
テーパー付のワークを研磨することが可能になります。
また、コラム倒れの調整が容易になります。

<立ち会い~出荷前~出荷作業のギャラリーとコメント>

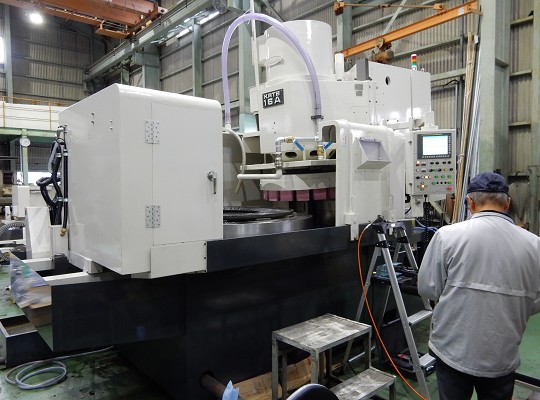

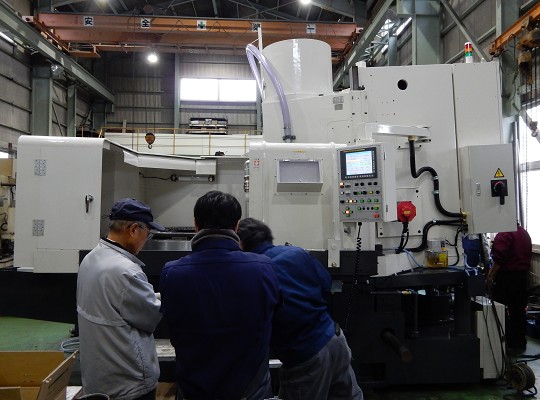

立ち会い_1 立ち会い_2

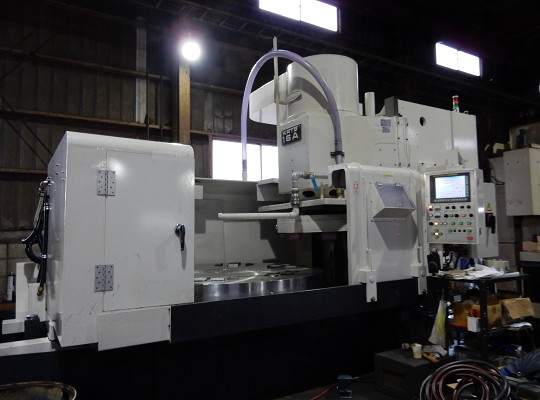

立ち会い中(A)
コラム傾斜のロータリー研削盤は弊社では初作機
立ち会い中(B)
予想と反して機械の剛性は有り

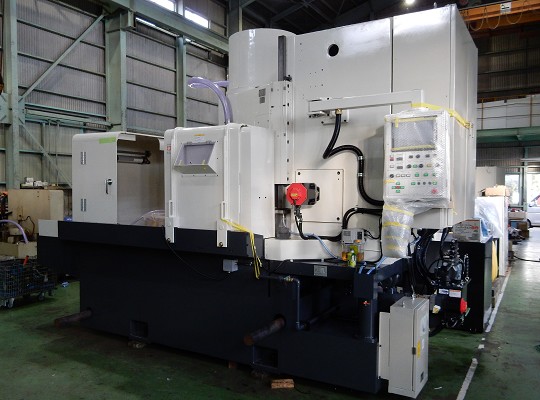

出荷前_1 出荷前_2

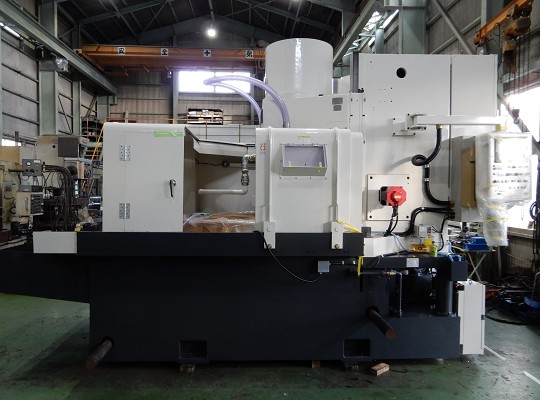

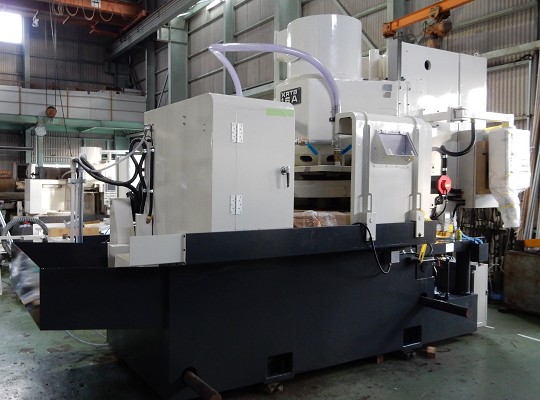

出荷前準備(A)
コラム傾斜することで考慮する箇所が多数
出荷前準備(B)
テーブル径は標準の1550mmから1700mmに新設
出荷前_3 出荷作業_1
出荷前準備(C)
ベッドは作り替え

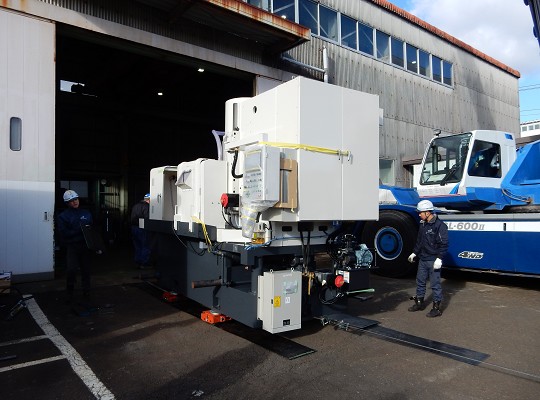

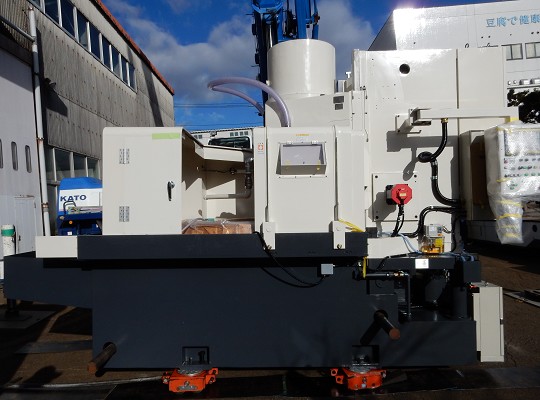

出荷作業中(A)

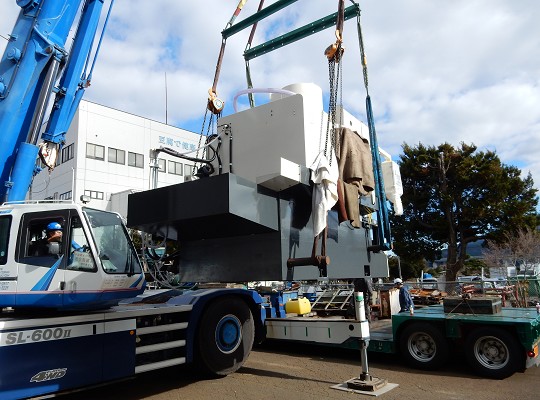

出荷作業_2 出荷作業_3
出荷作業中(B)
出荷作業中(C)
重量は19tでした

今回紹介している機種はKRTB-16Aですが
他のKRTシリーズも要望が有れば傾斜機能を付けることを検討いたします。
